一、項目概況
　　建德農商銀行新大樓位于建德市橋東路匯金大廈旁，現大樓旁小區住戶反映新大樓室外空調噪聲運行影響住戶正常生活。根據我司人員現場勘測，噪聲主要集中在四層平臺、五層平臺及八層平臺，均為空調外機噪聲。

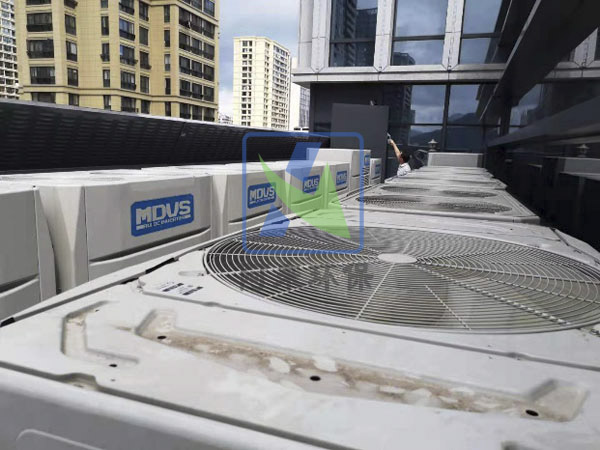

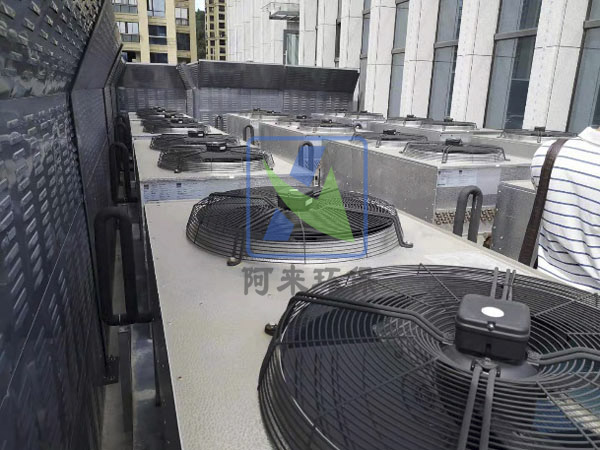

　　四層平臺空調外機風口噪聲值為75.1dB(A)，五層平臺精密空調室外機風口噪聲值為76.1dB(A)?，F(xiàn)針對三處空調外機進行降噪方案設計。

　　
二、噪聲源分析
　　空調外機噪聲主要有風機噪聲、機械噪聲以及電機電磁噪聲等疊加而成，其中風機噪聲是主要噪聲源。
　　1)風機噪聲：其噪聲主要是以中低頻噪聲為主的空氣動力性噪聲。由旋轉噪聲和渦流噪聲組成
　　2)機械噪聲：空調外機機械噪聲主要是電機及其減速傳動系統產生的噪聲。
　　3)電磁噪聲：電磁噪聲是由于電機空隙中磁場脈動、定子與轉子之間交變電磁引力、磁致伸縮引起電機結構振動而產生的噪聲。
　　根據現場勘測情況，四層及五層空調外機周圍已搭建高度約為2m的聲屏障，測量后其隔聲量約為10 dB(A)。但屏障高度較低，無法減弱噪聲對于小區高層住戶的影響?？紤]到現場實際情況，該降噪方案按樓層分為3期進行降噪處理。

編號	檢測地點	等效連續A 聲級（dB）	頻譜（Hz）
編號	檢測地點	等效連續A 聲級（dB）	31.5	63	125	250	500	1k	2k	4k	8k
1	五樓空調外機風口處（3臺）	76.1	88.6	85	82.2	77.6	73.8	70.9	65.9	58.5	48
2	五樓空調外機風口處（2臺）	73.1	81.2	76.9	79.8	73.8	70.9	68.2	63.2	55.3	44.6
3	五樓屏障外	62.8	58.6	71.5	72.8	66.2	59.1	56.1	50.7	45.7	36.7
4	四樓外機風口處（1臺）	75.1	81.3	87.7	80.7	73.9	73.7	70.2	64.7	57.1	49

　　
三、執行標準
　　依據現場實際情況及《聲環境治理標準》，本項目位于商住混雜區，降噪目標為居民樓區域滿足《城市區域環境噪聲標準》(GB3096-93) 2類要求。測量方法按《城市區域環境噪聲測量方法》(GB/T14623)。在排除其它干擾噪聲源的條件下，近敏感點噪聲值晝間不高60dB(A)，夜間不高于50dB(A)。

　　四、精密空調室外機組噪聲治理方案
　　1、噪聲治理方案設計
　　根據現場環境、噪聲源值的大小、頻譜、噪聲源位置關系、降噪目標及設備工藝要求等因素，結合公司以往同類型工程噪聲控制經驗，將空調外機噪聲按樓層分為3期進行治理：
　　1期：5樓平臺精密空調室外機安裝排風消聲器;
　　2期：4樓平臺空調外機安裝排風消聲器;
　　3期：8樓平臺空調外機安裝排風消聲。
　　由于4樓、5樓設備周圍已設置的聲屏障高度約為2m，對高層住戶隔聲較差。加高原有屏障施工較為困難，因此在不改動屏障的條件下，可考慮為排風消聲器增加掛板，控制壓縮機噪聲。

　　2、噪聲控制具體方案
　　2.1 五樓消聲器設計(1期)
　　(1)五樓精密空調室外機(KSV045A22)風口處安裝排風消聲器，消聲器尺寸為L2000*W1100*H1500mm，內置消聲插片。

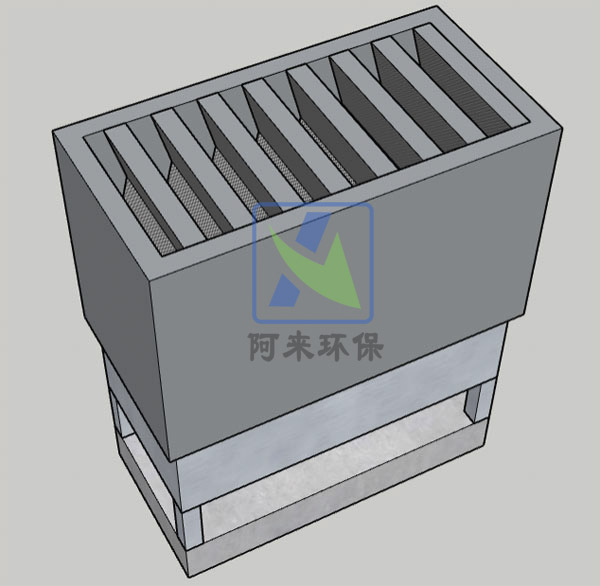

　　圖1 五樓精密空調外機消聲器示意圖

　　(2)消聲器總高度1500mm，分2段消聲，風口上方留有600mm空腔。風口上方空腔的擴容效果具有抗性消聲作用，通過降低風速，能有效降低風口處空氣動力性噪聲。根據現場勘測所得噪聲頻譜分析，精密空調外機排風口噪聲低頻較高，因此選用100mm-120mm厚消聲插片，間距控制在100mm-120mm，保證消聲器對低頻噪聲的消聲量。

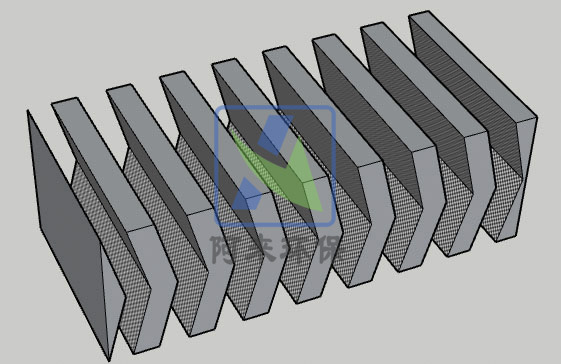

　　圖2 消聲百葉示意圖

　　(3)消聲器外壁吸隔聲模塊板，模塊板采用冷軋鍍鋅鋼板+阻尼+容重多纖維玻璃棉+玻璃絲布包裹+冷軋鍍鋅穿孔板。
　　(4)若安裝完消聲器后，未達到目標，可增加降噪措施。由于現場已安裝有高度為2m的屏障板，因此可考慮為排風消聲器配備吸隔聲掛板，控制壓縮機噪聲。掛板高度設置為300mm-500mm，掛板與設備側邊留有100mm以上空隙，保證設備正常進風，消聲器掛板采用50方管搭建框架支撐。

　　2.2 四樓消聲器設計(2期)
　　(1)四樓平臺空調外機(MDV-450(16)W/D2SN1-8V1、MDV-500(16)W/D2SN1-8V1)風口安裝排風消聲器，尺寸為L16000*W1100*H1500mm，內置消聲插片。
　　(2)消聲器總高度1500mm，分2段消聲，風口上方留有空腔。根據現場勘測所得噪聲頻譜分析，空調外機排風口噪聲與五樓精密空調類似，低頻噪聲較高，因此選用消聲插片，間距控制在100mm-150mm，保證消聲器對低頻噪聲的消聲量。
　　(3)消聲器外壁厚度選用吸隔聲模塊板，模塊板結構為：冷軋鍍鋅鋼板+阻尼+容重多纖維玻璃棉+玻璃絲布包裹+冷軋鍍鋅穿孔板。
　　(4)由于現場已安裝有2.5m的屏障板，改動屏障較為不便，因此安裝排風消聲器后未達到治理目標，可考慮吧配備吸隔聲掛板，控制壓縮機噪聲。掛板高度設置為400mm-600mm，保證掛板與設備側面存在120mm以上空隙，采用50方管搭建框架支撐，框架搭建避開現場管道。

　　2.3 八樓消聲器及屏障設計(3期)
　　(1)八樓四臺空調外機與四樓平臺外機相同，因此使用一致的排風消聲器。由于八樓平臺未安裝吸隔聲屏障，因此在安裝排風消聲器的同時在靠居民樓一側設置L型吸隔聲屏障。
　　(2)吸隔聲屏障為4.5+4.5m的L型屏障，高度為3m。吸隔聲屏障板內側面穿孔吸聲。吸隔音板塊背面板采用冷軋鍍鋅鋼板，內層采用阻尼隔音氈，中間填充厚度超細纖維玻璃棉，超細玻璃棉用高密度吸音玻璃絲布包裹，正面采用鍍鋅穿孔板。
